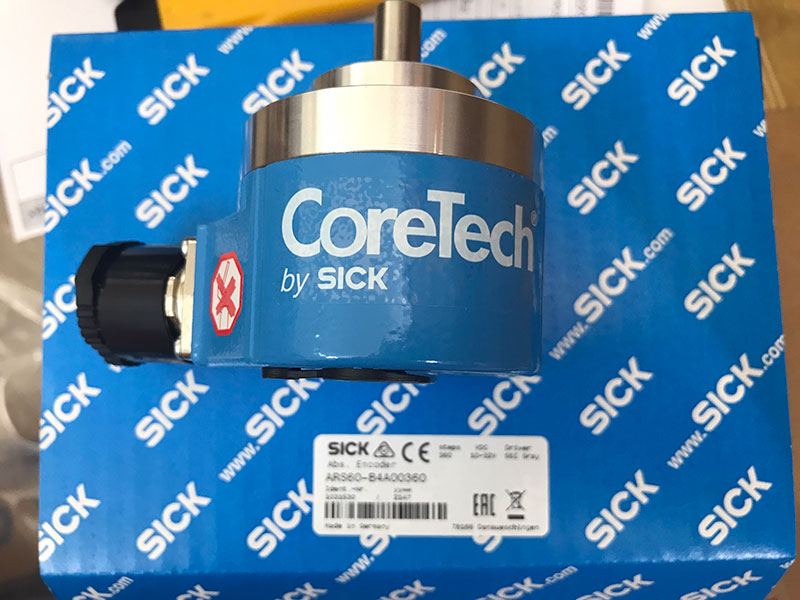

Type: ARS60-B4A00360
Part no.: 1031530
Số bước cho mỗi cuộc cách mạng (độ phân giải tối đa)
360
Bước đo
360 ° /số bước
Đo độ lệch bước
0.005°, 0.016°
Giới hạn lỗi G
0,035 ° (số bước nhị phân) 1)
0,046 ° (số bước không nhị phân) 1)
Độ lệch chuẩn lặp lại σr
0.005° 2)
Giao diện
Giao diện giao tiếp
SSI
Thời gian khởi tạo
80 ms 1)
Loại mã
Màu xám, cắt tỉa
Tham số chuỗi mã có thể điều chỉnh
CW (theo chiều kim đồng hồ) tăng lên khi xem trục xoay theo chiều kim đồng hồ
Phản ứng dữ dội về giá trị đo lường
0.005°
Ngưỡng phản hồi
0.003°
Loại kết nối
Đầu nối nam, M23, 12-pin, xuyên tâm
Điện áp cung cấp
10 ... 32 V
MTTFd: thời gian trung bình để thất bại nguy hiểm
300 năm (EN ISO 13849-1) 1)
Chuyển đổi mức đầu vào điều khiển
Logic H = 0,7 x US, Logic L = 0 V ... 0,3 x Mỹ
Tính năng tạo nút đặt
≥ 100 ms 2)
Thiết kế cơ khí
Trục rắn, mặt bích gắn mặt
Đường kính trục
10 mm
Chiều dài trục
19 mm
Trọng lượng
Khoảng 0,3 kg 1)
Vật liệu nhà ở
Nhôm chết đúc
Mô-men xoắn khởi động
Đánh máy. 0,4 Ncm
Mô-men xoắn hoạt động
Đánh máy. 0,3 Ncm
Khả năng chịu tải cho phép của trục
20 N / xuyên tâm
10 N / trục
Tốc độ hoạt động
≤ 6.000 phút⁻¹ với con dấu trục
≤ 10.000 phút⁻¹ không có con dấu trục 2)
Khoảnh khắc quán tính của rotor
54 gcm²
Vòng đời chịu lực
3.6 x 109 cách mạng
Gia tốc góc
≤ 500.000 rad/s²
EMC
Theo EN 61000-6-2 và EN 61000-6-3 1)
Xếp hạng bao vây
IP65, đầu nối nam (theo IEC 60529) 2)
IP66, cáp (theo IEC 60529)
Độ ẩm tương đối cho phép
90% (ngưng tụ quét quang học không được phép)
Phạm vi nhiệt độ hoạt động
–20 °C ... +85 °C
Phạm vi nhiệt độ lưu trữ
–40 °C ... +100 °C, không có gói
Chống lại các cú sốc
50 g, 11 ms (theo EN 60068-2-27)
Khả năng chống rung
20 g, 10 Hz... 2.000 Hz (theo EN 60068-2-6)
