Biến tần Rexroth VFC 3610

Biến tần Rexroth VFC 3610
Chuyên mục : Biến Tần / Inverter
Nhà sản xuất : Nhà Phân Phối Bosch Rexroth Việt Nam
Hàng sẵn kho : Đặt hàng
Mô tả:
Thông số chi tiết :

Biến tần Rexroth (Bosch) họ VFC 3610

- Biến tần Rexroth VFC 3610 được phát triển để đáp ứng  yêu cầu cho các thị trường mới.

- Dòng VFC 3610 là một giải pháp nâng cao cho những những ứng dụng máy móc công suất nhỏ.

- Với dải công suất từ 0.4 … 22kW, mô-men khởi động 100%/1.5Hz và 150%/3Hz.

- VFC 3610 được sử dụng rộng rãi cho ứng dụng quạt, bơm nước, băng truyền, máy trộn, hệ thống HVAC, máy dệt và chế biến gỗ.

Bạn có thể tìm và đọc Tài liệu biến tần Rexroth VFC 3610

Biến tần Rexroth VFC3610 nguồn cấp 1 pha 220VAC

Biến tần Rexroth VFC3610 nguồn cấp 1 pha 220VAC

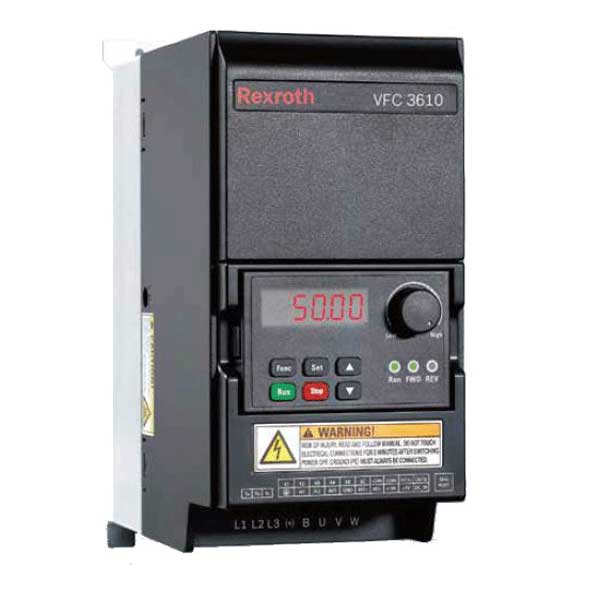

Biến tần Rexroth VFC3610 nguồn cấp 3 pha 380/400VAC

Biến tần Rexroth VFC3610 nguồn cấp 3 pha 380/400VAC

TÍNH NĂNG NỔI BẬT CỦA BIẾN TẦN BOSCH REXROTH  EFC/VFC 3610.

  • Update firmware miễn phí chạy tuỳ theo ứng dụng.
  • Cùng một biến tần có thể chạy nhiều ứng dụng khác nhau bằng cách update firmware miễn phí.
  • Có thể vượt 1 cấp công suất đối với tải nhẹ trên cùng một biến tần.
  • Tự động điều chỉnh hệ số bù trượt liên tục theo nhiệt độ động cơ.
  • Điều khiển Vector vòng hở hoặc vòng kín để điều chỉnh tốc độ chính xác, Mo-ment xoắn lớn, điều khiển vị trí chính xác
  • Cho phép điều khiển vector vòng hở ở tần số cao đối với đọng cơ cảm ứng từ (Động cơ Servo-PM).
  • Đáp ứng nhanh mức dòng điện và điện áp giới hạn giúp cải thiện quá trình hoạt động liên tục của biến tần.
  • Đặc tính hãm nhanh làm giảm chi phí lắp đặt và yêu cầu lắp đặt điện trở hãm bên ngoài.
  • Tùy chọn mạng giao truyền thông cho tất cả các chuẩn mạng truyền thông công nghiệp, cung cấp điều khiển tốc độ cao và giám sát vận hành, giảm chi phí lắp đặt.
  • Phần mềm Converterwork và cài đặt thông số đơn giản. Có thể dùng điện thoại di động setup thông số cho biến tần
  • Công cụ “USB Copy Unit” và bàn phím cài đặt cho giúp cài đặt nhanh và thuận tiện khi cài đặt nhiều biến tần trong một lúc.
  • Board Terminal có thể được tháo rời với lưu trữ thông số giúp sao lưu thuận tiện.
  • Sản xuất bằng vật liệu theo tiêu chuẩn RoHS.
  • Tích hợp sẵn DC Reator đến 30kW để giảm sóng hài ngõ vào.
  • Chức năng KEB cho phép biến tần kiểm soát tổn thất điện năng, hoạt động liên tục khi mất nguồn tức thời.

* Thiết bị mở rộng:

  • Hỗ trợ chuẩn truyển thông RS422/485 (mặc định) , Multi Enthernet, Profibus – DP, CANopen, Module đầu vào/ra số, Card relay mở rộng.
  • Bộ lọc sóng hài và cải thiện hệ số công suất xoay chiều, một chiều

* Ứng dụng:

  • Dùng cho hệ thống nâng hạ, di chuyển cầu trục
  • Động cơ bơm, quạt gió, máy đóng gói, băng tải, máy đùn nhựa, máy nén khí, máy dệt, máy phay, Máy cắt tôn ….

Chức năng của máy biến tần Rexroth VFC 3610

+ Khả năng chịu quá tải Tải nặng: 150 %, 60 giây Tải bình thường: 120 %, 60 giây

+ Bộ lọc nguồn:  –

+ Độ phân giải tần số: Tín hiệu 10-bit

+ Độ phân giải tần số: Tín hiệu số 0,01 Hz

+ Biến điệu độ rộng xung (PWM): 1 k…15 kHz, có thể điều chỉnh trong các bước 1 kHz

+ Phạm vi điều chỉnh tốc độ: 1:50

+ Mô-men khởi động: 3 Hz tại 150 %

+ Mô-men khởi động: 1,5 Hz tại 100 %

+ Điều khiển quạt làm mát: Tốc độ không đổi

+ Bộ điều khiển: PID

Đầu nối vào/ra của Máy Biến Tần Bosch Rexroth VFC 3610

+ Đầu vào tín hiệu tương tự

+10 V     √

+5 V      √

AI1        0…10 V/0(4)…20 mA

AI2        0…10 V/0(4)…20 mA

+ Đầu ra tín hiệu tương tự:  AO1       0…10 V/0(4)…20 mA

+ Đầu vào tín hiệu số

+24 V   –>   Tối đa 100 mA (lên đến 22 kW); tối đa 200 mA (30…90 kW)

DI1…DI5   –>   Đấu dây PNP/NPN, 24 VDC, 8 mA/12 VDC, 4 mA

DI5 (đầu vào chuỗi xung)   –>   Tối đa 50 kHz

+ DO1:

Đầu ra cực thu hở   –>   Nối với nguồn/đất, 30 VDC, 50 mA

Đầu ra xung   —>   Tối đa 32 kHz

+ 1 đầu ra rơ-le: 250 VAC, 3 A/30 VDC, 3 A

+ Các tùy chọn fieldbus được hỗ trợ: Modbus RTU (chuẩn), PROFIBUS DP (tùy chọn), CANopen (tùy chọn)

Điều kiện môi trường và chứng nhận của Rexroth VFC 3610:

+ Nhiệt độ môi trường -10 °C đến +50 °C (trên 40 °C giảm tải 1 % mỗi 1 °C)

+ Độ ẩm tương đối <90 % (Không ngưng tụ)

+ Độ cao vận hành tối đa ≤1000 m (trên 1000 m giảm tải 1 % mỗi 100 m)

+ Loại bảo vệ IP20

+ Chứng nhận CE, EAC (Gost R)

BIẾN TẦN REXROTH VFC 3610 3P 380V 0.75KW VFC3610-0K75-3P4 R912005378

Bảng mã lỗi biến tần Rexroth VFC 3610 / VFC 5610

Bảng mã lỗi biến tần VFC 3610 / VFC 5610 cơ bản và hướng dẫn khác phục i biến tần Rexroth VFC 3610 / VFC 5610

Số Mã lỗi Tên Mô tả
1 OC-1 Quá dòng ở tốc độ không đổi Dòng ra trên giới hạn khi động cơ chạy ở tốc độ không đổi
2 OC-2 Quá dòng trong quá trình tăng tốc Dòng ra trên giới hạn khi động cơ tăng tốc
3 OC-3 Quá dòng trong quá trình giảm tốc Dòng ra trên giới hạn khi động cơ giảm tốc
4 OE-1 Quá áp ở tốc độ không đổi Điện áp xe buýt DC trên giới hạn ở động cơ chạy ở tốc độ không đổi
5 OE-2 Quá áp trong quá trình tăng tốc Dòng ra trên giới hạn khi động cơ giảm tốc
6 OE-3 Quá áp trong quá trình giảm tốc Điện áp xe buýt DC trên giới hạn ở động cơ chạy ở tốc độ không đổi
7 OE-4 Quá áp khi dừng Dòng ra trên giới hạn khi động cơ giảm tốc
8 UE-1 Điện áp thấp trong khi chạy Dòng ra trên giới hạn khi động cơ giảm tốc
9 SC Dòng điện tăng vọt hoặc ngắn mạch Dòng điện đầu ra tăng mạnh hoặc xảy ra ngắn mạch trên cáp động cơ hoặc mô-đun nguồn bộ chuyển đổi có lỗi bên trong
10 IPH.L Mất pha đầu vào Cáp chính bị ngắt kết nối hoặc xảy ra mất cân bằng đầu vào
11 OPH.L Mất pha đầu ra Cáp động cơ bị ngắt kết nối hoặc xảy ra mất cân bằng đầu ra
12 ESS- Lỗi khởi động mềm Mạch khởi động mềm không hoạt động bình thường
20 OL-1 Quá tải bộ chuyển đổi Tải bộ chuyển đổi vượt quá giới hạn quá lâu
21 OH Bộ chuyển đổi nhiệt độ Nhiệt độ bộ chuyển đổi quá cao
22 UH Bộ chuyển đổi dưới nhiệt độ Nhiệt độ bộ chuyển đổi quá thấp
23 FF Quạt hỏng Quạt chuyển đổi không hoạt động bình thường
24 Pdr Bơm khô Phản hồi PID quá thấp khi bộ chuyển đổi chạy ở tần số đầu ra giới hạn cao
30 OL-2 Quá tải động cơ Tải trọng động cơ vượt quá giới hạn quá lâu
31 Ot Động cơ quá nhiệt Nhiệt độ động cơ vượt quá giới hạn quá lâu
32 t-Er Lỗi điều chỉnh thông số động cơ Lỗi xảy ra trong quá trình tự động điều chỉnh thông số động cơ
38 AibE Phát hiện dây đứt đầu vào tương tự Dây đầu vào tương tự bị ngắt kết nối
39 EPS- DC_IN lỗi cấp nguồn Điện áp nguồn DC_IN nằm ngoài dải 20 ... 28 V
40 dir1 Chuyển tiếp lỗi khóa chạy Hướng chỉ có thể là thuận nhưng lệnh thì ngược lại
41 dir2 Lỗi khóa chạy ngược Hướng chỉ có thể được đảo ngược nhưng lệnh là phía trước
42 E-St Tín hiệu lỗi đầu cuối Tín hiệu lỗi nhận được từ đầu vào kỹ thuật số
43 FFE- Phiên bản chương trình cơ sở không khớp Phiên bản chương trình cơ sở của bảng điều khiển hoặc thẻ mở rộng không khớp với phiên bản của bảng điều khiển
44 rS- Lỗi giao tiếp Modbus Giao tiếp Modbus không hoạt động bình thường
45 E.Par Cài đặt thông số không hợp lệ Cài đặt thông số không hợp lệ sau khi cập nhật chương trình cơ sở hoặc thẻ mở rộng bị xóa
48 idA- Lỗi giao tiếp nội bộ Lỗi nội bộ do giao tiếp giữa các bo mạch conrol
49 idP- Lỗi tham số nội bộ Lỗi nội bộ do xử lý tham số
50 idE- Lỗi nội bộ của bộ chuyển đổi Bộ chuyển đổi bị lỗi nội bộ, liên hệ với dịch vụ
51 OCd- Lỗi nội bộ thẻ mở rộng Thẻ mở rộng đã được thiết bị phát hiện thành công khi khởi động, nhưng kết nối không thành công sau đó
55 PbrE Lỗi sao lưu / khôi phục thông số Lỗi xảy ra trong quá trình sao lưu và khôi phục tham số hoạt động
56 PrEF Lỗi khôi phục thông số sau khi cập nhật chương trình cơ sở Lỗi xảy ra nếu không thể khôi phục cài đặt tham số sau khi cập nhật chương trình cơ sở



Hướng dẫn cài đặt cơ bản biến tần Rexroth VFC 3610 / VFC 5610

Sơ đồ đấu dây

Sơ đồ đấu dây Rexroth VFC 3610 / VFC 5610
B0: Các thông số hệ thống cơ bản
Mã Tên Thiết lập phạm vi Mặc định Tối thiểu. Attri.
b0,00 Quyền truy cập cài đặt 0: Thông số cơ bản 0 - Chạy
1: Thông số tiêu chuẩn
2: Thông số nâng cao
3: Thông số khởi động
4: Thông số sửa đổi
b0,10 Khởi tạo tham số 0: Không hoạt động 0 - Dừng lại
1: Khôi phục về cài đặt mặc định
2: Xóa bản ghi lỗi
b0.11 Sao chép tham số 0: Không hoạt động 0 - Dừng lại
1: Sao lưu các thông số vào bảng
2: Khôi phục các thông số từ bảng
b0.20 Mật khẩu người dùng 0 ... 65,535 0 1 Chạy
b0,21 Mật khẩu nhà sản xuất 0 ... 65,535 0 1 Dừng lại
C0: Thông số điều khiển công suất
C0,00 Chế độ điều khiển 0: Điều khiển V / f 0 - Dừng lại
(chỉ VFC 5610) 1: Điều khiển vectơ không cảm biến
C0.01 Cài đặt bình thường / nặng 0: ND (Tác vụ bình thường) 1 - Dừng lại
1: HD (Tác vụ nặng)
C0.05 Tần số nhà cung cấp dịch vụ DOM DOM 1 Chạy
C0.06 Điều chỉnh tự động tần số sóng mang 0: Không hoạt động 1 - Dừng lại
1: Hoạt động
C0.15 Điểm bắt đầu phanh 1P 200 VAC: 300 ... 390 V 385 1 Dừng lại
3P 400 VAC: 600 ... 785 V 770
C0.16 Chu kỳ nhiệm vụ phanh 1 ... 100% 100 1 Dừng lại
C0,25 Chế độ phòng chống quá áp 0 ... 2 0 - Dừng lại
C0,26 Mức độ ngăn ngừa quá áp ngưng 1P 200 VAC: 300 ... 390 V 385 1 Dừng lại
3P 400 VAC: 600 ... 785 V 770
C0,27 Ngăn chặn mức phòng ngừa quá dòng① 20,0% ... [C2.42] 200 0,1 Dừng lại
C0,28 Chế độ bảo vệ mất pha 0 ... 3 3 - Chạy
C0.29 Mức cảnh báo trước quá tải của bộ chuyển đổi 20,0 ... 200,0% 110 0,1 Dừng lại
C0,30 Trễ cảnh báo trước quá tải bộ chuyển đổi 0,0 ... 20,0 giây 2 0,1 Dừng lại
C0,40 Cài đặt đi qua lỗi nguồn 0: Không hoạt động 0 - Dừng lại
1: Tắt đầu ra
C0.51 Tổng thời gian chạy của quạt 0 ... 65,535 giờ 0 1 Đọc
C0,52 Thời gian bảo trì quạt 0 ... 65,535 giờ (0: Không hoạt động) 0 1 Dừng lại
C0.53 Đặt lại tổng thời gian chạy của quạt 0: Không hoạt động 0 - Chạy
1:00
Đặt lại hoạt động thành '0' sau khi hành động bị cắt bỏ
C1: Thông số động cơ và hệ thống
C1.01 Điều chỉnh thông số động cơ 0: Không hoạt động 0 - Dừng lại
1: Tự động điều chỉnh tĩnh
2: Tự động điều chỉnh xoay①
C1.05 Công suất định mức động cơ 0,1 ... 1,000,0 kW DOM 0,1 Dừng lại
C1.06 Điện áp định mức động cơ 0 ... 480 V DOM 1 Dừng lại
C1.07 Động cơ định mức hiện tại 0,01 ... 655,00 A DOM 0,01 Dừng lại
C1.08 Tần số định mức động cơ 5,00 ... 400,00 Hz 50 0,01 Dừng lại
C1.09 Tốc độ định mức động cơ 1 ... 30.000 vòng / phút DOM 1 Dừng lại
C1.10 Hệ số công suất định mức động cơ 0,00: Tự động nhận dạng fied 0 0,01 Dừng lại
0,01 ... 0,99: Cài đặt hệ số công suất
C1.12 Tần số trượt định mức của động cơ 0,00 ... 20,00 Hz DOM 0,01 Chạy
C1.20 Động cơ không tải hiện tại 0,00 ... [C1.07] A DOM 0,01 Dừng lại
C1.21 Stator kháng 0,00 ... 50,00 Ω DOM 0,01 Dừng lại
C1.22 Điện trở rôto 0,00 ... 50,00 Ω DOM 0,01 Dừng lại
C1.23 Điện cảm rò 0,00 ... 200,00 mH DOM 0,01 Dừng lại
C1.24 Cảm lẫn nhau 0,0 ... 3.000,0 mH DOM 0,1 Dừng lại
C1.69 Cài đặt bảo vệ mô hình nhiệt động cơ 0: Không hoạt động 1 - Dừng lại
1: Hoạt động
C1.70 Mức cảnh báo trước quá tải động cơ 100,0 ... 250,0% 100 0,1 Chạy
C1.71 Cảnh báo trước quá tải động cơ chậm trễ 0,0 ... 20,0 giây 2 0,1 Chạy
C1.72 Loại cảm biến động cơ 0: PTC; 2: PT100 0 - Dừng lại
C1.73 Mức độ bảo vệ động cơ 0,0 ... 10,0 2 0,1 Dừng lại
C1.74 Thời gian bảo vệ nhiệt động cơ không đổi 0.0 ... 400.0 phút DOM 0,1 Dừng lại
C1.75 Tần số giảm tốc độ thấp 0,10 ... 300,00 Hz 25 0,01 Chạy
C1.76 Tốc độ không tải 25,0 ... 100,0% 25 0,1 Chạy
C2: Thông số điều khiển V / f
C2,00 Chế độ đường cong V / f 0: Chế độ tuyến tính 0 - Dừng lại
1: Đường cong vuông
2: Đường cong do người dùng xác định
C2.01 Tần số V / f 1 0,00 ... [C2.03] Hz 0 0,01 Dừng lại
C2.02 V / f điện áp 1① 0,0 ... 120,0% 0 0,1 Dừng lại
C2.03 Tần số V / f 2 [C2.01] ... [C2.05] Hz 0 0,01 Dừng lại
C2.04 V / f điện áp 2① 0,0 ... 120,0% 0 0,1 Dừng lại
C2.05 Tần số V / f 3 [C2.03] ... [E0.08] Hz 0 0,01 Dừng lại
C2.06 V / f điện áp 3① 0,0 ... 120,0% 0 0,1 Dừng lại
C2.07 Hệ số bù trượt 0… 200% 0 1 Chạy
C2.21 Chế độ tăng mô-men xoắn 0,0%: Tự động tăng 0 0,1 Chạy
0,1 ... 20,0%: Tăng thủ công
C2.22 Hệ số tăng mô-men xoắn 0 ... 320% 50 1 Chạy
C2.23 Cài đặt ổn định tải nặng 0: Không hoạt động 1 - Chạy
1: Hoạt động
C2.24 Hệ số giảm dao động tải nhẹ 0 ... 5.000% 0 1 Chạy
C2.25 Hệ số lọc giảm chấn dao động tải nhẹ 10 ... 2.000% 100 1 Chạy
C2.40 Chế độ giới hạn hiện tại 0: Luôn không hoạt động 0 - Dừng lại
1: Không hoạt động ở tốc độ không đổi
2: Hoạt động ở tốc độ không đổi
C2.42 Mức giới hạn hiện tại② [C0,27] ... 250% 200 1 Dừng lại
C2.43 Hệ số tỷ lệ giới hạn hiện tại 0.000 ... 10.000 DOM 0,001 Dừng lại
C2.44 Thời gian tích phân giới hạn hiện tại 0,001 ... 10.000 DOM 0,001 Dừng lại
C3 *: Tham số điều khiển vectơ
C3,00 Tốc độ tăng tỷ lệ thuận 0,00 ... 655,35 DOM 0,01 Chạy
C3.01 Thời gian tích phân vòng lặp tốc độ 0,01 ... 655,35 giây DOM 0,01 Chạy
C3.05 Độ lợi tỷ lệ vòng lặp hiện tại 0,1 ... 1,000,0 DOM 0,1 Chạy
C3.06 Thời gian tích phân vòng lặp hiện tại 0,01 ... 655,35 giây DOM 0,01 Chạy
C3.20 Hệ số giới hạn mô-men xoắn tốc độ thấp 1… 200% 100 1 Dừng lại
C3.40 Chế độ kiểm soát mô-men xoắn 0: Được kích hoạt bởi kỹ thuật số trong đặt 0 - Dừng lại
1: Luôn hoạt động
C3.41 Tham chiếu kiểm soát mô-men xoắn 0: Đầu vào tương tự AI1 0 - Dừng lại
1: Đầu vào tương tự AI2
2: Chiết áp bảng
3: Đầu vào tương tự EAI
C3.42 Giá trị tối thiểu tham chiếu mô-men xoắn① 0,0%… [C3,43] 0 0,1 Chạy
C3.43 Giá trị lớn nhất tham chiếu mô-men xoắn① [C3.42]… 200.0% 150 0,1 Chạy
C3.44 Mô men xoắn giới hạn dương① 0,0… 200,0% 150 0,1 Chạy
C3.45 Mô men xoắn giới hạn âm negative 0,0… 200,0% 150 0,1 Chạy
E0: Đặt điểm và tham số điều khiển
E0,00 Nguồn cài đặt tần số đầu tiên 0 ... 21 0 - Dừng lại
E0.01 Nguồn lệnh chạy đầu tiên 0 ... 2 0 - Dừng lại
E0.02 Nguồn cài đặt tần số thứ hai 0 ... 21 2 - Dừng lại
E0.03 Nguồn lệnh chạy thứ hai 0 ... 2 1 - Dừng lại
E0.04 Kết hợp nguồn cài đặt tần số 0 ... 2 0 - Dừng lại
E0.06 Chế độ tiết kiệm tần số cài đặt kỹ thuật số 0 ... 3 0 - Dừng lại
E0.07 Tần số cài đặt kỹ thuật số 0,00 ... [E0,09] Hz 50 0,01 Chạy
E0.08 Tần số đầu ra tối đa 50,00 ... 400,00 Hz 50 0,01 Dừng lại
E0.09 Tần số đầu ra giới hạn cao [E0.10] ... [E0.08] Hz 50 0,01 Chạy
E0.10 Tần số đầu ra giới hạn thấp 0,00 ... [E0,09] Hz 0 0,01 Chạy
E0.15 Chế độ chạy tốc độ thấp 0: Chạy với tần số 0,00 Hz 0 - Dừng lại
1: Chạy với tần số giới hạn thấp
E0.16 Độ trễ tần số tốc độ thấp 0,00 ... [E0,10] Hz 0 0,01 Dừng lại
E0.17 Kiểm soát hướng 0: Chuyển tiếp / Đảo ngược 0 - Dừng lại
1: Chỉ chuyển tiếp
2: Chỉ đảo ngược
3: Hoán đổi hướng mặc định
E0.18 Thời gian chết thay đổi hướng 0,0 ... 60,0 giây 1 0,1 Dừng lại
E0,25 Chế độ đường cong tăng tốc / giảm tốc 0: Chế độ tuyến tính 0 - Dừng lại
1: Đường cong chữ S
E0.26 Thời gian tăng tốc 0,1 ... 6.000.0 giây 5 0,1 Chạy
E0,27 Thời gian giảm tốc 0,1 ... 6.000.0 giây 5 0,1 Chạy
E0,28 Hệ số pha bắt đầu đường cong S 0,0 ... 40,0% 20 0,1 Dừng lại
E0.29 Hệ số pha dừng của đường cong S 0,0 ... 40,0% 20 0,1 Dừng lại
E0.35 Chế độ bắt đầu 0: Bắt đầu trực tiếp 0 - Dừng lại
1: Phanh DC trước khi bắt đầu
2: Bắt đầu với bắt tốc độ
3: Tự động bắt đầu / dừng ac tự động chuyển sang tần số cài đặt
E0.36 Tần suất bắt đầu 0,00 ... 50,00 Hz 0,05 0,01 Dừng lại
E0.37 Thời gian giữ tần số bắt đầu 0,0 ... 20,0 giây 0,1 0,1 Dừng lại
E0.38 Bắt đầu thời gian hãm DC 0,0 ... 20,0 giây (0,0: Không hoạt động) 0 0,1 Dừng lại
E0.39 Khởi động dòng hãm DC① 0,0 ... 150,0% 0 0,1 Dừng lại
E0.41 Ngưỡng tần số bắt đầu / dừng tự động 0,01… [E0,09] Hz 16 0,01 Dừng lại
E0,45 Mất điện khởi động lại 0: Không hoạt động 0 - Dừng lại
1: Hoạt động
E0.46 Mất điện khởi động lại trì hoãn 0,0 ... 10,0 giây 1 0,1 Dừng lại
E0,50 Chế độ dừng 0: Điểm dừng giảm tốc 0 - Dừng lại
1: Điểm dừng xe tự do
2: Đi xe tự do với lệnh dừng, giảm tốc khi thay đổi hướng
E0.52 Dừng tần số ban đầu hãm DC 0,00 ... 50,00 Hz 0 0,01 Dừng lại
E0.53 Dừng thời gian hãm DC 0,0 ... 20,0 giây (0,0: Không hoạt động) 0 0,1 Dừng lại
E0.54 Dừng dòng hãm DC DC 0,0 ... 150,0% 0 0,1 Dừng lại
E0,55 Hệ số phanh kích thích quá mức 1,00 ... 1,40 1.1 0,01 Chạy
E0,60 Tần suất chạy bộ 0,00 ... [E0,08] Hz 5 0,01 Chạy
E0,61 Thời gian tăng tốc chạy bộ 0,1 ... 6.000.0 giây 5 0,1 Chạy
E0,62 Thời gian giảm tốc chạy bộ 0,1 ... 6.000.0 giây 5 0,1 Chạy
E0,70 Bỏ qua tần suất 1 0,00 ... [E0,09] Hz 0 0,01 Dừng lại
E0.71 Bỏ qua tần suất 2 0,00 ... [E0,09] Hz 0 0,01 Dừng lại
E0,72 Bỏ qua tần suất 3 0,00 ... [E0,09] Hz 0 0,01 Dừng lại
E0.73 Bỏ qua dải tần số 0,00 ... 30,00 Hz 0 0,01 Dừng lại
E0,74 Bỏ qua hệ số gia tốc cửa sổ 1 ... 100 1 1 Dừng lại
E1: Các thông số đầu vào đầu vào
E1.00 Đầu vào X1 0 ... 41 35 - Dừng lại
E1.01 Đầu vào X2 36 - Dừng lại
E1.02 Đầu vào X3 0 - Dừng lại
E1.03 Đầu vào X4 0 - Dừng lại
E1.04 Đầu vào X5 0 ... 47 0 - Dừng lại
E1.15 Điều khiển chạy 2 dây / 3 dây 0 ... 4 0 - Dừng lại
E1.16 Tỷ lệ thay đổi thiết bị đầu cuối lên / xuống 0,10 ... 100,00 Hz / s 1 0,01 Chạy
E1.17 Tần số ban đầu của thiết bị đầu cuối Lên / Xuống 0,00 ... [E0,09] Hz 0 0,01 Chạy
E1.25 Tần số tối đa đầu vào xung 0,0 ... 50,0 kHz 50 0,1 Chạy
E1.26 Thời gian lọc đầu vào xung 0,000 ... 2,000 giây 0,1 0,001 Chạy
E1.35 Chế độ đầu vào AI1 0: 0 ... 20 mA 2 - Chạy
1: 4 ... 20 mA
2: 0 ... 10 V
3: 0 ... 5 V
4: 2 ... 10 V
E1.40 Chế độ đầu vào AI2 1 - Chạy
E1.38 Tăng AI1 0,00 ... 10,00 1 0,01 Chạy
E1.43 Tăng AI2 0,00 ... 10,00 1 0,01 Chạy
E1.60 Kênh cảm biến nhiệt độ động cơ 0: Đã tắt 0 - Dừng lại
1: Đầu vào tương tự AI1
2: Đầu vào tương tự AI2
3: Đầu vào tương tự EAI
E1.61 Chế độ phản ứng dây đứt 0: Không hoạt động 0 - Dừng lại
1: Cảnh báo
2: Lỗi
E1.68 Lựa chọn đường cong cài đặt tương tự 0 ... 7 0 - Chạy
E1.69 Thời gian lọc kênh analog 0,000 ... 2,000 giây 0,1 0,001 Chạy
E1.70 Đường cong đầu vào 1 tối thiểu 0,0% ... [E1.72] 0 0,1 Chạy
E1.71 Đường cong đầu vào 1 giá trị nhỏ nhất 0,00 ... [E0,09] Hz 0 0,01 Chạy
E1.72 Đường cong đầu vào tối đa 1 [E1.70] ... 100,0% 100 0,1 Chạy
E1.73 Đường cong đầu vào 1 giá trị lớn nhất 0,00 ... [E0,09] Hz 50 0,01 Chạy
E1.75 Đường cong đầu vào tối thiểu 2 0,0% ... [E1.77] 0 0,1 Chạy
E1.76 Giá trị nhỏ nhất của đường cong đầu vào 2 0,00 ... [E0,09] Hz 0 0,01 Chạy
E1.77 Đường cong đầu vào tối đa 2 [E1.75] ... 100,0% 100 0,1 Chạy
E1.78 Giá trị lớn nhất của đường cong đầu vào 2 0,00 ... [E0,09] Hz 50 0,01 Chạy
E2: Các thông số đầu cuối đầu ra
E2.01 Lựa chọn đầu ra DO1 0 ... 20 1 - Dừng lại
E2.02 Lựa chọn đầu ra xung DO1 0: Tần số đầu ra của bộ chuyển đổi 0 - Dừng lại
1: Điện áp đầu ra của bộ chuyển đổi
2: Dòng ra của bộ chuyển đổi
E2.03 Tần số tối đa đầu ra xung 0,1 ... 32,0 kHz 32 0,1 Chạy
E2.15 Lựa chọn đầu ra Relay1 0 ... 20 1 - Dừng lại
E2,25 Chế độ đầu ra AO1 0: 0 ... 10 V 0 - Chạy
1: 0 ... 20 mA
E2.26 Lựa chọn đầu ra AO1 0: Tần số chạy 0 - Chạy
1: Tần số cài đặt
2: Dòng điện đầu ra
4: Điện áp đầu ra
5: Công suất đầu ra
6: Đầu vào tương tự AI1
7: Đầu vào tương tự AI2
8: Đầu vào tương tự EAI
11: Nguồn điện cảm biến nhiệt độ động cơ
E2.27 Cài đặt độ lợi AO1 0,00 ... 10,00 1 0,01 Chạy
E2.40 Bộ chuyển đổi điện áp định mức cho đầu ra tương tự 1P 200 ... 240 VAC 220 1 Dừng lại
3P 380 ... 480 VAC 380
E2.50 Đường cong đầu ra 1 tối thiểu 0,0% ... [E2,52] 0 0,1 Chạy
E2.51 Đường cong đầu ra 1 giá trị nhỏ nhất 0,00 ... 100,00% 0 0,01 Chạy
E2.52 Đường cong đầu ra tối đa 1 [E2.50] ... 100,0% 100 0,1 Chạy
E2.53 Đường cong đầu ra 1 giá trị lớn nhất 0,00 ... 100,00% 100 0,01 Chạy
E2.70 Độ rộng phát hiện tần số 0,00 ... 400,00 Hz 2,5 0,01 Chạy
E2.71 Mức phát hiện tần số FDT1 0,01 ... 400,00 Hz 50 0,01 Chạy
E2.72 Độ rộng phát hiện tần số FDT1 0,01 ... [E2,71] Hz 1 0,01 Chạy
E2.73 Mức phát hiện tần số FDT2 0,01 ... 400,00 Hz 25 0,01 Chạy
E2.74 Mức phát hiện tần số Độ rộng FDT2 0,01 ... [E2,73] Hz 1 0,01 Chạy
E2.80 Giá trị giữa của bộ đếm 0 ... [E2.81] 0 1 Chạy
E2.81 Giá trị mục tiêu của bộ đếm [E2.80] ... 9.999 0 1 Chạy
E3: Các tham số PLC đơn giản và đa tốc độ
E3,00 Chế độ chạy PLC đơn giản 0: Không hoạt động 0 - Dừng lại
1: Dừng sau chu kỳ đã chọn
2: Liên tục đạp xe
3: Chạy với chặng cuối cùng sau khi đã chọn
E3.01 Bộ nhân thời gian PLC đơn giản 1 ... 60 1 1 Dừng lại
E3.02 Số chu kỳ PLC đơn giản 1 ... 1.000 1 1 Dừng lại
E3.10 Thời gian tăng tốc 2 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.11 Thời gian giảm tốc 2 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.12 Thời gian tăng tốc 3 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.13 Thời gian giảm tốc 3 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.14 Thời gian tăng tốc 4 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.15 Thời gian giảm tốc 4 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.16 Thời gian tăng tốc 5 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.17 Thời gian giảm tốc 5 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.18 Thời gian tăng tốc 6 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.19 Thời gian giảm tốc 6 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.20 Thời gian tăng tốc 7 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.21 Thời gian giảm tốc 7 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.22 Thời gian tăng tốc 8 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.23 Thời gian giảm tốc 8 0,1 ... 6.000.0 giây 10 0,1 Chạy
E3.40 Tần số đa tốc độ 1 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.41 Đa tốc độ tần số 2 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.42 Tần số đa tốc độ 3 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.43 Đa tốc độ tần số 4 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.44 Tần số đa tốc độ 5 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.45 Tần số đa tốc độ 6 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.46 Đa tốc độ tần số 7 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.47 Đa tốc độ tần số 8 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.48 Đa tốc độ tần số 9 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.49 Đa tốc độ tần số 10 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.50 Đa tốc độ tần số 11 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.51 Đa tốc độ tần số 12 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.52 Tần số đa tốc độ 13 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.53 Đa tốc độ tần số 14 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.54 Đa tốc độ tần số 15 0,00 ... [E0,09] Hz 0 0,01 Chạy
E3.60 Hành động giai đoạn 0 011, 012, 013, 014, 015, 016, 017, 11 - Dừng lại
018, 021, 022, 023, 024, 025, 026,
027, 028, 031, 032, 033, 034, 035,
036, 037, 038, 041, 042, 043, 044,
E3.62 Hành động giai đoạn 1 045, 046, 047, 048, 051, 052, 053, 11 - Dừng lại
E3.64 Hành động giai đoạn 2 054, 055, 056, 057, 058, 061, 062, 11 - Dừng lại
E3,66 Hành động giai đoạn 3 063, 064, 065, 066, 067, 068, 071, 11 - Dừng lại
E3,68 Hành động giai đoạn 4 072, 073, 074, 075, 076, 077, 078, 11 - Dừng lại
E3.70 Hành động giai đoạn 5 081, 082, 083, 084, 085, 086, 087, 11 - Dừng lại
E3.72 Hành động giai đoạn 6 088, 111, 112, 113, 114, 115, 116, 11 - Dừng lại
E3.74 Hành động giai đoạn 7 117, 118, 121, 122, 123, 124, 125, 11 - Dừng lại
E3.76 Hành động giai đoạn 8 126, 127, 128, 131, 132, 133, 134, 11 - Dừng lại
E3.78 Hành động giai đoạn 9 135, 136, 137, 138, 141, 142, 143, 11 - Dừng lại
E3.80 Hành động giai đoạn 10 144, 145, 146, 147, 148, 151, 152, 11 - Dừng lại
E3.82 Hành động giai đoạn 11 153, 154, 155, 156, 157, 158, 161, 11 - Dừng lại
E3.84 Hành động giai đoạn 12 162, 163, 164, 165, 166, 167, 168, 11 - Dừng lại
E3,86 Hành động giai đoạn 13 171, 172, 173, 174, 175, 176, 177, 11 - Dừng lại
E3.88 Hành động giai đoạn 14 178, 181, 182, 183, 184, 185, 186, 11 - Dừng lại
E3.90 Hành động giai đoạn 15 187, 188 11 - Dừng lại
E3.61 Giai đoạn 0 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.63 Thời gian chạy giai đoạn 1 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3,65 Thời gian chạy giai đoạn 2 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3,67 Thời gian chạy giai đoạn 3 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3,69 Thời gian chạy giai đoạn 4 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.71 Thời gian chạy giai đoạn 5 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.73 Giai đoạn 6 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.75 Giai đoạn 7 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.77 Thời gian chạy giai đoạn 8 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.79 Giai đoạn 9 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.81 Giai đoạn 10 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.83 Giai đoạn 11 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3,85 Giai đoạn 12 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.87 Giai đoạn 13 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3.89 Giai đoạn 14 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E3,91 Giai đoạn 15 thời gian chạy 0.0 ... 6.000.0 giây 20 0,1 Dừng lại
E4: Các thông số điều khiển PID
E4,00 Kênh tham chiếu PID 0 ... 9 0 - Dừng lại
E4.01 Kênh phản hồi PID 0: Đầu vào tương tự AI1 0 - Dừng lại
1: Đầu vào tương tự AI2
2: Đầu vào xung X5
3: Đầu vào tương tự EAI
E4.02 Yếu tố phản hồi / tham chiếu PID 0,01 ... 100,00 1 0,01 Chạy
E4.03 Tham chiếu kỹ thuật tương tự PID 0,00 ... 10,00 0 0,01 Chạy
E4.04 Tham chiếu tốc độ kỹ thuật PID 0 ... 30.000 vòng / phút 0 1 Chạy
E4.15 Tỷ lệ lợi nhuận - P 0,000 ... 60,000 1,5 0,001 Chạy
E4.16 Thời gian tích phân - Ti 0,00 ... 100,00 s 1,5 0,01 Chạy
(0,00: không tích phân)
E4.17 Thời gian phái sinh - Td 0,00 ... 100,00 s 0 0,01 Chạy
(0,00: không có đạo hàm)
E4.18 Thời gian lấy mẫu - T 0,01 ... 100,00 giây 0,5 0,01 Chạy
E4.30 PID deadband 0,0 ... 20,0% 2 0,1 Chạy
E4.31 Chế độ điều chỉnh PID 0, 1 0 - Chạy
E4.32 Chiều rộng phát hiện giá trị kỹ thuật PID 0,01 ... 100,00 1 0,01 Chạy
E5: Tham số chức năng mở rộng
E5.01 Thời gian lọc hiện tại đầu ra có độ phân giải cao 5 ... 500 mili giây 40 1 Chạy
E5.02 Hệ số tỷ lệ tốc độ do người dùng xác định 0,01 ... 100,00 1 0,01 Chạy
E5.05 Tỷ lệ bảo vệ khô bơm 0,0%… [E5.08] 30 0,1 Chạy
E5.06 Bơm bảo vệ khô chậm trễ 0,0… 300,0 giây 0 0,1 Chạy
(0,0: Không hoạt động)
E5.07 Bơm bảo vệ khô chậm trễ khi khởi động 0,0… 300,0 giây 30 0,1 Chạy
E5.08 Tỷ lệ bảo vệ rò rỉ bơm 0,0… 100,0% 50 0,1 Chạy
E5.09 Bảo vệ rò rỉ bơm chậm trễ 0,0… 600,0 giây 0 0,1 Chạy
(0,0: Không hoạt động)
E5.10 Bảo vệ chống rò rỉ bơm chậm trễ khi khởi động 0,0… 600,0 giây 60 0,1 Chạy
E5.15 Mức độ ngủ 0,00 ... [E0,09] Hz 0 0,01 Chạy
E5.16 Trễ giấc ngủ 0,0 ... 3,600,0 giây 60 0,1 Chạy
E5.17 Thời gian tăng cường giấc ngủ 0,0 ... 3,600,0 giây 0 0,1 Chạy
E5.18 Biên độ tăng cường giấc ngủ 0,0 ... 100,0% 0 0,1 Chạy
E5.19 Đánh thức cấp độ 0,0 ... 100,0% 0 0,1 Chạy
E5.20 Thức dậy trễ 0,2 ... 60,0 giây 0,5 0,1 Chạy
E8: Thông số giao tiếp tiêu chuẩn
E8,00 Giao thức truyền thông 0: Modbus 0 - Dừng lại
1: Thẻ mở rộng
E8.01 Thời gian phát hiện lỗi giao tiếp 0,0 ... 60,0 giây (0,0: Không hoạt động) 0 0,1 Dừng lại
E8.02 Chế độ bảo vệ lỗi giao tiếp 0: Điểm dừng xe đạp tự do 1 - Dừng lại
1: Tiếp tục chạy
E8.10 Tốc độ truyền Modbus 0: 1.200 bps 3 - Dừng lại
1: 2.400 bps
2: 4.800 bps
3: 9.600 bps
4: 19.200 bps
5: 38.400 bps
E8.11 Định dạng dữ liệu Modbus 0 ... 3 0 - Dừng lại
E8.12 Địa chỉ địa phương của Modbus 1 ... 247 1 1 Dừng lại
E8.13 Lựa chọn mức giao tiếp / độ nhạy cạnh 0: Mức nhạy cảm 1 - Dừng lại
1: Nhạy cảm với cạnh
E9: Các thông số bảo vệ và lỗi
E9,00 Các nỗ lực đặt lại lỗi tự động 0 ... 3 (0: Không hoạt động) 0 - Dừng lại
E9.01 Khoảng thời gian đặt lại lỗi tự động 2 ... 60 giây 10 1 Dừng lại
E9.05 Loại lỗi cuối cùng - - - Đọc
E9.06 Loại lỗi cuối cùng thứ hai - - - Đọc
E9.07 Loại lỗi cuối cùng thứ ba - - - Đọc
E9.10 Tần số đầu ra ở lỗi cuối cùng - - 0,01 Đọc
E9.11 Đặt tần suất ở lỗi cuối cùng - - 0,01 Đọc
E9.12 Dòng điện đầu ra ở lỗi cuối cùng - - 0,1 Đọc
E9.13 Điện áp đầu ra ở lỗi cuối cùng - - 1 Đọc
E9.14 Điện áp DC-bus ở lỗi cuối cùng - - 1 Đọc
E9.15 Nhiệt độ mô-đun nguồn ở lỗi cuối cùng - - 1 Đọc
H0: Thông số chung của thẻ mở rộng
H0,20 Thẻ mở rộng 1 loại 0: Không có 0 - Đọc
1: Thẻ PROFIBUS
8: Thẻ I / O
9: Thẻ chuyển tiếp
H0.30 Loại thẻ mở rộng 2 0 - Đọc
H0.23 Thẻ mở rộng 1 phiên bản chương trình cơ sở - - 0,01 Đọc
H0.33 Phiên bản chương trình cơ sở 2 của thẻ mở rộng - - 0,01 Đọc
H1: Tham số thẻ giao tiếp
H1,00 Địa chỉ địa phương của PROFIBUS 0 ... 126 1 1 Dừng lại
H1.01 Tốc độ truyền hiện tại 0: Không - - Đọc
1: 9,6 kbps
2: 19,2 kbps
3: 45,45 kbps
4: 93,75 kbps
5: 187,5 kbps
6: 500 kbps
7: 1.500 kbps
8: 3.000 kbps
9: 6.000 kbps
10: 12.000 kbps
H1.02 Trình bày loại điện tín 1: PPO1 - - Đọc
2: PPO2
3: PPO3
4: PPO4
5: PPO5
6: PPO6
7: PPO7
8: PPO8
H1.10 Đầu ra PZD 1 0: Không được sử dụng 1 1 Dừng lại
H1.11 Đầu ra PZD 2 1: Từ điều khiển 2 1 Dừng lại
H1.12 Đầu ra PZD 3 2: Lệnh tần số 0 1 Dừng lại
H1.13 Đầu ra PZD 4 3: Lệnh mô-men xoắn 0 1 Dừng lại
H1.14 Đầu ra PZD 5   0 1 Dừng lại
H1.15 Đầu ra PZD 6   0 1 Dừng lại
H1.16 Đầu ra PZD 7   0 1 Dừng lại
H1.17 Đầu ra PZD 8   0 1 Dừng lại
H1.18 Đầu ra PZD 9   0 1 Dừng lại
H1.19 Đầu ra PZD 10   0 1 Dừng lại
H1.30 Đầu vào PZD 1 0: Không được sử dụng 1 1 Dừng lại
H1.31 Đầu vào PZD 2 1: Từ trạng thái 100 1 Dừng lại
H1.32 Đầu vào PZD 3 100: d0,00 (Ngõ ra thường xuyên 0 1 Dừng lại
H1.33 Đầu vào PZD 4 cy) 0 1 Dừng lại
H1.34 Đầu vào PZD 5 101 ... 199: d0,01 ... d0,99 0 1 Dừng lại
H1.35 Đầu vào PZD 6 (Giá trị giám sát) 0 1 Dừng lại
H1.36 Đầu vào PZD 7   0 1 Dừng lại
H1.37 Đầu vào PZD 8   0 1 Dừng lại
H1.38 Đầu vào PZD 9   0 1 Dừng lại
H1.39 Đầu vào PZD 10   0 1 Dừng lại
H8: Thông số thẻ I / O
H8,00 Đầu vào EX1 0 ... 41 0 - Dừng lại
H8.01 Đầu vào EX2 0 - Dừng lại
H8.02 Đầu vào EX3 0 - Dừng lại
H8.03 Đầu vào EX4 0 - Dừng lại
H8.05 Chế độ đầu vào EAI 0: 0 ... 20 mA 0 - Dừng lại
1: 4 ... 20 mA
2: 0… 10 V
3: 0… 5 V
4: 2 ... 10 V
5: -10 ... 10 V
H8.06 Cài đặt phân cực đầu vào EAI 0 ... 2 1 - Dừng lại
H8.08 Lựa chọn đường cong EAI 0: Đường cong 0 1 - Dừng lại
1: Đường cong 1
2: Đường cong 2
H8.09 Thời gian lọc EAI 0,000 ... 2,000 0,1 0,001 Chạy
H8.10 Tăng EAI 0,00 ... 10,00 1 0,01 Chạy
H8.15 Đường cong đầu vào 0 tối thiểu 0,0 ... 100,0% 100 0,1 Chạy
H8.16 Đường cong đầu vào giá trị nhỏ nhất 0 0,00 ... [E0.09] 0 0,01 Chạy
H8.17 Đường cong đầu vào tối đa 0 0,0 ... 100,0% 100 0,1 Chạy
H8.18 Đường cong đầu vào giá trị lớn nhất 0 0,00 ... [E0.09] 0 0,01 Chạy
H8.20 Lựa chọn đầu ra EDO 0 ... 20 1 - Dừng lại
H8.21 Lựa chọn đầu ra rơle mở rộng 1 - Dừng lại
H8,25 Chế độ đầu ra EAO 0: 0… 10 V 0 - Chạy
1: 0 ... 20 mA
H8.26 Lựa chọn đầu ra EAO 0: Tần số chạy 0 - Chạy
1: Tần số đặt
2: Dòng điện đầu ra
4: Điện áp đầu ra
5: Công suất đầu ra
6: Đầu vào tương tự AI1
7: Đầu vào tương tự AI2
8: Đầu vào tương tự EAI
11: Nhiệt độ động cơ công suất
H8.27 Cài đặt tăng EAO 0,00 ... 10,00 1 0,01 Chạy
H8.87 Tự kiểm tra thẻ I / O 0: Không hoạt động 1 - Dừng lại
1: Kiểm tra EAO
2: Kiểm tra EDO
3: Kiểm tra ERO
4: Kiểm tra tổng

H9,00 Lựa chọn đầu ra rơle mở rộng 1 0 ... 20 0 - Dừng lại
H9.01 Lựa chọn đầu ra rơle 2 mở rộng 0 - Dừng lại
H9.02 Lựa chọn đầu ra relay 3 mở rộng 0 - Chạy
H9.03 Lựa chọn đầu ra rơle 4 mở rộng 0 - Chạy
H9,97 Thẻ chuyển tiếp tự kiểm tra 0: Không hoạt động 0 - Dừng lại
1: Thử nghiệm R1
2: Thử nghiệm R2
3: Thử nghiệm R3
4: Thử nghiệm R4
5: Kiểm tra tổng

Mọi chi tiết đặt hàng sản phẩm hoặc báo giá Biến tần Rexroth VFC 3610 vui lòng gọi ngay hotline: +84 28 3517 4923 hoặc gửi về email: contact@gnnvietnam.com . GNN chúng tôi là nhà phân phối  Bosch Rexroth Việt Nam, với giá rẻ nhất và chiết khấu cao nhất cho các dây chuyền nhà máy tại Việt nam.
Đăng ký nhận tin
