Biến tần ABB ACS800
Ưu điểm lớn nhất của biến tần ABB ACS800 là sử dụng cùng một công nghệ điều khiển trong toàn bộ các công suất. Như trình hướng dẫn khởi động, chương trình tùy chỉnh, điều khiển DTC, các bộ phận chung. Công nghệ giao diện chung và các công cụ phần mềm phổ biến để lựa chọn VFD, chạy thử và bảo trì.
ACS800 là công nghệ mới nhất của dòng biến tần
Công nghệ cốt lõi của ABB ACS800 VFD là điều khiển mô-men xoắn trực tiếp (DTC). Đây là phương pháp điều khiển động cơ cảm ứng AC tiên tiến nhất hiện nay. Hiệu suất vượt trội và sự ổn định của DTC làm cho các biến tần ABB ACS800 phù hợp với nhiều lĩnh vực công nghiệp.
Lập trình tùy chỉnh
So sánh với lập trình tham số truyền thống, lập trình tùy chỉnh của ABB ACS800 VFD có khả năng thích ứng tốt hơn. Là một cấu hình tiêu chuẩn của tất cả các biến tần, nó giống như biến tần tích hợp trong một PLC nhỏ và không cần thêm bất kỳ phần cứng và phần mềm bổ sung nào.
Thiết kế nhỏ gọn và tích hợp
Bạn có thể cài đặt thêm ba mô-đun trong ABB ACS800 VFD: mô-đun mở rộng I / O, mô-đun truyền thông, mô-đun Encoder hoặc mô-đun giao diện PC.
Thân thiện với môi trường
Các biến tần ABB tuân theo 16 quy định của ICC và tuân theo ISO14001 tiêu chuẩn trong quá trình sản xuất.
Thông số cơ bản biến tần Abb Acs800
- Dải công suất điện áp: 220V: 0.4-2.2kW, 380v: 0.75-3.7kW.
- Khả năng quá tải: 150% trong 60s đối với tải nặng.
- Tần số sóng mang biến tần abb acs800 2-16kHz.
- Tích hợp truyền thông: Modbus RTU( 422/485).
- Chế độ điều khiển: V/F.
- Tần số ngõ ra tối đa: 400Hz.
Ứng dụng biến tần Abb Acs800
.jpg)
- Máy nén khí.
- Cầu trục nâng hạ.
- Bơm quạt công suất lớn.
- Ứng dụng biến tần abb acs800 trong ngành cán thép.
- Sửa chữa biến tần Abb Acs800
- Sửa lỗi không lên nguồn, hư màn hình.
- Lỗi biến tần abb acs800 bị ngắn mạch, thấp áp.
- Quá dòng, quá áp, quá tải.
- Lỗi cầu chì, board mạch.
Hướng dẫn cài đặt biến tần ABB ACS800
Sơ đồ đấu dây biến tần abb acs800
Biến trở đấu vào chân 1 cấp nguồn 10V, chân giữa biến trở đấu vào 3, chân 2 là 0V.
Công tắc chân chung đấu vào +24, chạy tới đấu vào DI1, chạy lùi đấu vào DI2.
Các chân còn lại dùng để làm chân đa cấp tốc độ hoặc JOG.
Hướng dẫn cài đặt và reset mặc định biến tần abb acs800
Trước khi reset về mặc định nhà sản xuất các bạn buộc phải sao lưu lại thông số nếu không khi reset default setting sẽ khiến biến tần abb acs800 bị mất hết thông số cài đặt.
Các bạn chỉ cần vào thông số 99.02=1 sau đó nhấn enter thì biến tần sẽ reset về mặc định của nhà sản xuất.
Lưu ý khi reset thì biến tần phải ở chế độ stop.
Hướng dẫn cài đặt một số thông số cơ bản của biến tần abb acs800
Chọn chế độ tần số tham chiếu: 11.03 trong đó nếu chọn 1 là cài tần số trên bàn phím biến tần, nếu chọn 2 là chạy bằng biến trở ngoài.
Chọn lệnh chạy là 10.01 nếu chọn 9 là sử dụng phím RUN và STOP trên biến tần, còn nếu chọn 17 là chạy bằng công tắc tới lùi nối theo sơ đồ ở trên.
Thời gian tăng giảm tốc cài 22.02 và 22.03.
Một số lỗi thường gặp của biến tần abb acs800
Lỗi 3220 là lỗi thấp áp.
Lỗi 3210 là biến tần bị quá áp.
SẢN PHẨM TƯƠNG TỰ DÒNG BIẾN TẦN ACS800
– Dải công suất 0.55 – 5600Kw
– Trái tim của ACS800 là DTC – Điều khiển trực tiếp Moment.
– Lập trình tuần tự 15 khối chương trình
– Tích hợp sẵn các hàm ( không cần PLC ngoài):
+ Logic: AND, OR và XOR
+ Toán học: Cộng, nhân, chia, tuyệt đối, Max & Min
+ Các hàm khác: Thời gian, chuyển mạch, so sánh, lọc, SR, PI…
– Tùy ý định nghĩa thông số và cấu hình biến tần theo từng ứng dụng
– Hiệu suất tiết kiệm cao
– Lập trình cho các ứng dụng đặc biệt
– Hoạt động chương trình thời gian thực và lập lịch
– Tích hợp sẵn bộ lọc EMC
– I/O có thể lập trình và mở rộng
– Dãy điện áp được mở rộng đến 690VAC
– ACS800 đảm bảo khả năng truyền động không giới hạn của hệ thống điều khiển.

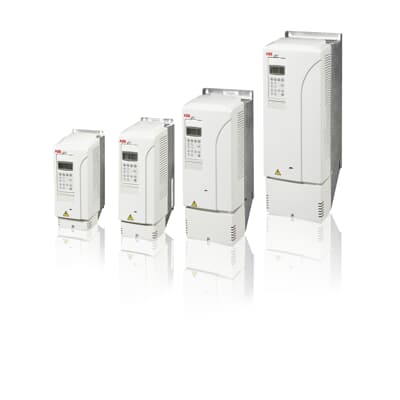

Biến tần cho ứng dụng hàng hải ACS800-01
– Dải công suất 0.55-200kW (230-690V)
– Biến tần lắp ráp trên tường chỉnh lưu 6 xung, IP21 tiêu chuẩn ( UL loại 1), tùy chọn IP5 ( UL loại 12)
– Tích hợp cuộn kháng lọc sóng hài
– Hiệu suất cao và khả năng quá tải tốt cho tất cả các ứng dụng
– Biến tần được tích hợp đầy đủ các tính năng và độ tin cậy cao
– Hỗ trợ cài đặt biến tần
– Tùy chọn tích hợp:
+ Mô-đun I/O mở rộng
+ Mô-đun chuyển đổi bus trường.
+ Bộ đếm xung và mô-đun kết quang
+ Bộ lọc EMC, bộ hãm
– Có chứng chỉ hoạt động trong ngành hàng hải.

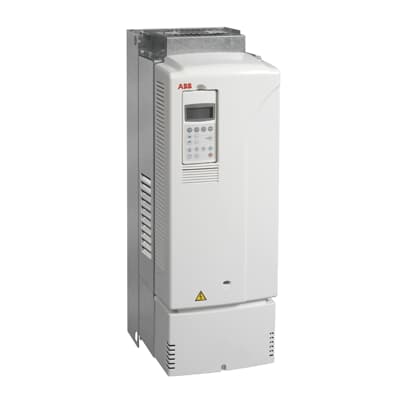

Biến tần điện trở xả tái sinh ACS800-11
– Dải công suất 0.55-110 kw(230-690)
– Biến tần hãm tái sinh lắp ráp trên tường, IP21 tiêu chuẩn (UL loại 1)
– Tích hợp bộ chỉnh lưu và bộ lọc LCL để giảm sóng hài trong quá trình trả năng lượng về lưới.
– Tiện ích của biến tần hãm tái sinh bao gồm:
+ Biến tần với đầy đủ các tính năng hoàn chỉnh
+ Tích hợp tất cả các ứng dụng trong giải pháp phần mềm
+ Hỗ trợ cài đặt biến tần
– Tùy chọn tích hợp:
+ Mô- đun I/O mở rộng
+ Mô- đun chuyển đổi fieldbus
+ Bộ đếm xung và mô-đun kết nối quang
+ Bộ lọc EMC

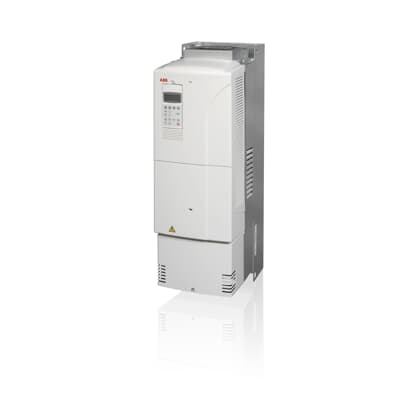

Biến tần treo tường giảm sóng hài ACS800-31
– Dải công suất: 5.5-110 kW (230-690V)
– Biến tần giảm sóng hài lắp ráp trên tường
– IP21 tiêu chuẩn (UL loại 1)
– Gói biến tần hoàn chỉnh
– Cho sóng hài dòng điện nhỏ hơn 5%
– Hệ số công suất đồng nhất
– Công nghệ tiên tiến- DTC kép
– Dễ dàng khởi động:
+ Kết nối và hoạt động tức thời
+ Hỗ trợ cài đặt biến tần
– Tùy chọn tích hợp dựa trên dòng ACS800

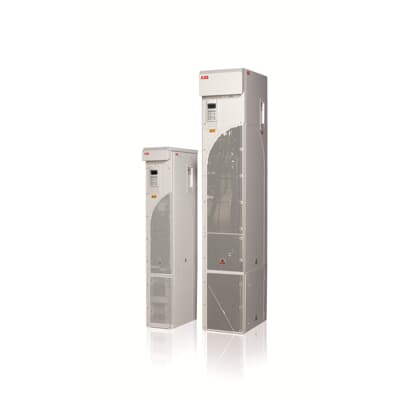

Biến tần dạng tủ đứng ACS800-02
– Dải công suất 45-560 kW (230-690V)
– Biến tần đứng tự do 6 xung, IP21 tiêu chuẩn (UL loại 1)
– Biến tần siêu nhỏ gọn
+ Trọn bộ
+ Hai hướng tùy chọn lắp đặt
+ Thiết kế mỏng
– Cấp độ bảo vệ mở rộng (tùy chọn)
+ Dành cho những tùy chọn như hệ thống bảo vệ nhiệt động cơ và bộ đóng cắt
+ Công tắc cầu chì thông thường

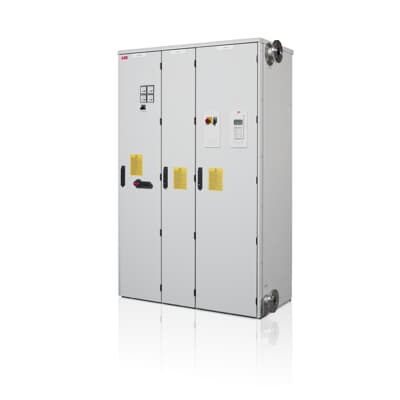

Biến tần làm mát bằng nước ACS800-07LC
.jpg)
– Dải công suất 200-5600 kW (380-690V)
– Lắp đặt vào tủ hoàn toàn, IP42 tiêu chuẩn, tùy chọn IP54
– Biến tần đơn làm mát bằng nước phù hợp với điều kiện làm việc khắc nghiệt
+ Kích thước nhỏ gọn
+ Lắp đặt vào tủ hoàn toàn
+ Hấp thụ 98% nhiệt trong quá trình làm mát, không cần điều hòa nhiệt độ phụ
– Giải pháp tùy chỉnh:
+ Các giải pháp được cấu hình trước hoặc đặt hàng theo kỹ thuật ứng dụng
+ Các giải pháp phần cứng và phần mềm trong ngành công nghiệp chuyên dụng và hàng hải
+ Có chứng chỉ hoạt động trong ngành hàng hải.
Biến tần dạng tủ điện trở xả tái sinh ACS800-17
– Dải công suất 45-2500 kW(380-690V)
– IP21 tiêu chuẩn, IP22, IP42 (UL loại 1), tùy chọn IP54R (UL loại 12)
– Biến tần hãm tái sinh trọn gói cao cấp bao gồm:
+ Biến tần với đầy đủ các tính năng hoàn chỉnh
+ Công nghệ tiên tiến DTC kép
+ Cài đặt vận hành dễ dàng
– Giải pháp tùy chỉnh:
+ Các giải pháp được cấu hình trước hoặc đặt hàng theo kỹ thuật ứng dụng
+ Các giải pháp phần cứng và phần mềm trong ngành công nghiệp chuyên dụng
+ Có chứng chỉ hoạt động trong ngành hàng hải.

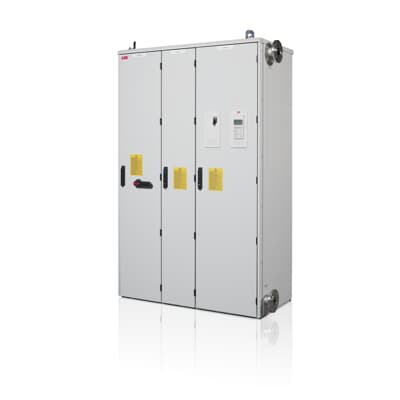

Biến tần giảm sóng hài ACS800-37
.jpg)
– Dải công suất 45-2700 kW(380-690V)
– IP21 tiêu chuẩn, IP42 ( UL loại 1), tùy chọn IP54 và IP54R (UL loại 2)
– Biến tần dạng tủ giảm sóng hài
– Siêu nhỏ gọn
– Giảm thiểu sóng hài gây ra trong lưới
– Công nghệ tiên tiến DTC kép
– Khởi động dễ dàng
+ Kết nối và hoạt động tức thì
+ Hỗ trợ cài đặt biến tần
– Giải pháp tùy chỉnh:
+ Các giải pháp được cấu hình trước hoặc đặt hàng theo kỹ thuật ứng dụng
+ Có chứng chỉ hoạt động trong ngành hàng hải.
