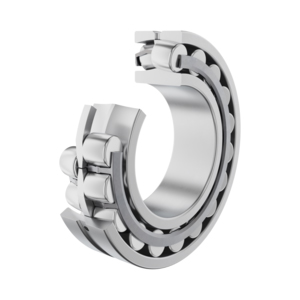

Bạc đạn 22324-E1-XL-C3 của hãng FAG Schaeffler là loại bạc bạn cầu hay còn gọi là vòng bi cầu, ổ bi cầu. Bạc đạn này có vòng trong cứng, chạy trên hai hàng con lăn đối xứng trong một vòng ngoài cứng. Vòng ngoài có một đường đua hình cầu lõm, nhờ đó mà có thể bù đắp cho bất kỳ sai lệch định vị nào và uốn cong của trục.
Bạc đạn / Vòng bi cầu lăn 22324-E1-XL-C3 có thể chịu được tải trọng tâm cao đặc biệt. Không những thế chúng còn có thể chịu lực dọc theo cả hai hướng.
22324-E1-XL-C3 FAG thuộc loại X-life, nên có thể thấy rằng là bạc đạn này mang lại hiệu suất tốt hơn so với các bạc đạn cầu lăn thông thường nhờ cấu trục nội bộ đặc biệt.
Thông số kỹ thuật Vòng bi lăn hình cầu 223..-E1, kích thước chính đến DIN 635-2 (22324-E1-XL-C3)
|
Đường kính bên trong d(Ø)
|
120
|
Đường kính ngoài D(Ø)
|
260
|
|
Chiều rộng B (hoặc T) (mm)
|
86
|
Tốc độ quay (rpm)
|
-
|
|
Xếp hạng tải cơ bản, Xếp hạng động(N)
|
-
|
Xếp hạng tải cơ bản, Xếp hạng Tĩnh(N)
|
-
|
