UKF 205 + 2305 FAG

UKF 205 + 2305 FAG
Chuyên mục : Bạc đạn
Nhà sản xuất : Đại lý bạc đạn FAG Việt Nam - FAG Bearings
Hàng sẵn kho : Đặt hàng
Mô tả:
Thông số chi tiết :

Model: UKF 205/H

Hãng sản xuất: SKF

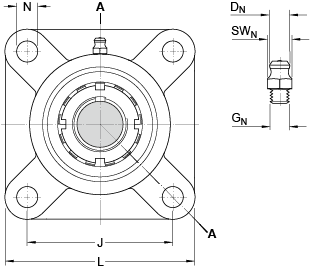

ukf 205
D   20 Mm
D1 ≈ 33.74 Mm
D3   38 Mm
A   27 Mm
A1   13 Mm
A5   20.5 Mm
B1   35 Mm
Db1   68 Mm
J   70 Mm
L   95 Mm
N   12 Mm
S1 ≈ 20.5 Mm
T   36.5 Mm

Giá trị cho s1 trước khi tay áo được đẩy vào lỗ khoan chịu lực (tay áo và lỗ khoan vòng trong ở vị trí bắt đầu).
Lắp mỡ
DN   6.6 Mm
Tây namN   7.94 Mm
GN   1/4-28 UNF
Lỗ ren
RG   1/4-28 UNF
R1   17.5 Mm
Dữ liệu tính toán
Xếp hạng tải động cơ bản C   14 Kn
Xếp hạng tải tĩnh cơ bản C0   7.8 Kn
Giới hạn tải mệt mỏi Ptrong   0.335 Kn
Giới hạn tốc độ     5850 r/phút
Mass
Đơn vị chịu lực khối lượng     0.77 Kg
Thông tin lắp đặt
Spanner liên quan     HN 5-6
Góc thắt chặt đai ốc khóa được đề xuất A   90 °
Đường kính khuyến nghị cho bu lông đính kèm, mm G   10 Mm
Đường kính khuyến nghị cho bu lông đính kèm, inch G   0.375 In
Sản phẩm đi kèm
Nhà
F 205
Mang
Vương quốc Anh 205 K / H
Sản phẩm liên quan
Tay áo bộ chuyển đổi
2305 giờ
Bìa kết thúc
ECY 205
