Van định hướng đáp ứng cao, vận hành trực tiếp với phản hồi vị trí điện
Van định hướng tỷ lệ loại 4WRPH và 4WRPEH cung cấp phản ứng nhanh, độ trễ tối thiểu, và là hiệu suất tuyệt vời trong các ứng dụng vòng kín. Có sẵn hoặc không có thiết bị điện tử trên bo mạch, các van này có thể được sử dụng trong nhiều ứng dụng và môi trường khác nhau. Thiết kế mạnh mẽ cũng có thể áp dụng cho các mạch mà rung động có thể là mối quan tâm.
Đặc trưng 4wrpeh rexroth aventics
Kích thước 6 và 10.
Để lắp tấm phụ:
- Kích thước 6: Mẫu cổng theo ISO 4401-3, NFPA T3.5.1M R1 và ANSI B 93.7 D 03
- Kích thước 10: Mẫu cổng theo ISO 4401-5, NFPA T3.5.1M R1 và ANSI B93.7 D 05
Kiểm soát hướng và độ lớn của dòng chảy
Sử dụng để kiểm soát vị trí, vận tốc và áp suất
Kích hoạt thông qua điện từ điều khiển
Cảm ứng vị trí của ống điều khiển thông qua bộ chuyển đổi vị trí cảm ứng
Các đường cong đặc trưng có và không có uốn
Ống chỉ và ống bọc ở chất lượng kiểu servo
Điện tử tích phân (OBE) cho loại 4WRPEH
Van loại 4WRPEH là van điều khiển hướng hoạt động trực tiếp với phản hồi vị trí điện và điện tử tích hợp (OBE).

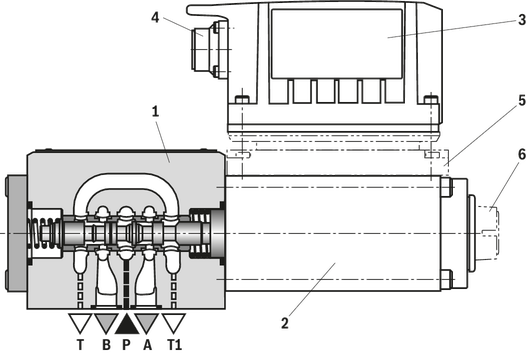

Thiết lập
Van phản ứng cao 4WRPEH chủ yếu bao gồm:
Vỏ van với ống điều khiển và ống bọc trong chất lượng servo (1)
Điều khiển điện từ với đầu dò vị trí (2) (tùy chọn với màng bảo vệ điện tử (6))
Thiết bị điện tử trên bo mạch (OBE) (3) với giao diện tương tự hoặc IO-Link (4) (tùy chọn với tấm giảm chấn (5))
Chức năng
Thiết bị điện tử tích hợp (OBE) so sánh giá trị lệnh được chỉ định với giá trị thực của vị trí. Trong trường hợp sai lệch điều khiển, bộ điện từ hành trình sẽ được kích hoạt. Do lực điện từ thay đổi, ống điều khiển được điều chỉnh chống lại lò xo. Stroke / ống điều khiển tiết diện được điều khiển tỷ lệ thuận với giá trị lệnh. Trong trường hợp đặt trước giá trị lệnh là 0, thiết bị điện tử sẽ điều chỉnh ống điều khiển so với lò xo về vị trí trung tâm. Trong tình trạng không hoạt động, lò xo không được điều chỉnh tối đa và van ở vị trí an toàn không hoạt động.
Điều khiển ngắt điện từ
Trong trường hợp xảy ra các lỗi sau, các đế điều khiển bị ngắt điện bằng thiết bị điện tử tích hợp (OBE) và ống đệm điều khiển được đặt ở vị trí an toàn không thành công:
Giảm xuống dưới điện áp cung cấp tối thiểu
Chỉ tại giao diện "F1":
Giảm xuống dưới giá trị lệnh hiện tại tối thiểu là 2 mA (bao gồm đứt cáp của dòng giá trị lệnh (vòng lặp hiện tại))
Chỉ tại giao diện "L1":
Cho phép không hoạt động, gián đoạn giao tiếp (cơ quan giám sát)
Trong trường hợp lỗi IO-Link nội bộ
Chỉ tại giao diện "C6":
Ngoài ra, phát hành không hoạt động
Tấm giảm chấn "D"
Tấm giảm chấn (5) làm giảm biên độ gia tốc trên các thiết bị điện tử trên bo mạch (tần số> 300 Hz).
Để ý:
Không nên sử dụng tấm giảm chấn cho các ứng dụng chủ yếu là tần số kích thích thấp <300 Hz.
Màng bảo vệ điện tử "-967"
Để ngăn chặn sự hình thành nước ngưng tụ trong vỏ của thiết bị điện tử tích hợp (OBE), có thể sử dụng màng bảo vệ thiết bị điện tử (6).
Được khuyến nghị sử dụng bên ngoài các điều kiện tiêu chuẩn công nghiệp với độ ẩm không khí xung quanh cao và nhiệt độ thay đổi theo chu kỳ đáng kể (ví dụ: ngoài trời).
