Van giảm áp suất tỷ lệ, vận hành trực tiếp
3DREP6 là van giảm / giảm áp cho áp suất rất thấp trong các ứng dụng đặc biệt. Mô hình điện từ kép-C điều chỉnh cổng A hoặc cổng B. Ứng dụng phổ biến nhất là 25 bar (360 PSI) trên van hướng tỷ lệ 4WRZ (E) 10..32. Áp suất được điều khiển trực tiếp bằng cách thay đổi dòng điện thành điện từ tỷ lệ bằng bộ khuếch đại bên ngoài hoặc bằng thiết bị điện tử tích hợp (3DREPE6).
Đặc trưng
Kích thước 6
Mẫu cổng theo ISO 4401-3, NFPA T3.5.1M R và ANSI B93.7 D 03
Van giảm áp suất hệ thống
Hoạt động điện từ tỷ lệ
Để lắp tấm phụ
Điện tử tích hợp (OBE) cho loại 3DREPE
Phiên bản 3 chiều
Để lắp tấm phụ
Mẫu cổng theo ISO 4401-03-02-0-05 (nhưng không có lỗ định vị)
Đế cắm DC chân ướt
Cuộn dây điện từ có thể xoay 90 °
Kết nối điện như kết nối riêng lẻ với tuyến cáp
Van giảm áp 3 ngã loại 3 DREP 6 .. được vận hành trực tiếp bằng các chất lỏng tỷ lệ. Nó chuyển đổi tín hiệu điện đầu vào thành tín hiệu đầu ra áp suất tỷ lệ thuận.
Các solenoid tỷ lệ là các solenoid DC chân ướt có thể điều khiển được. Các solenoid được điều khiển bằng điện tử điều khiển bên ngoài.

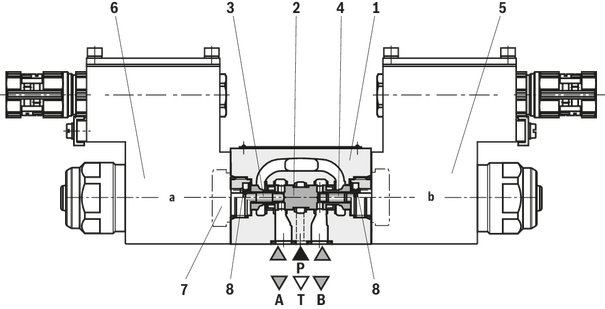

Thiết lập 3drep rexroth aventics
Về cơ bản van bao gồm:
Vỏ (1) với bề mặt kết nối
Ống điều khiển (2) với chân đo áp suất (3, 4)
Solenoids (5, 6) với chủ đề trung tâm
Chức năng:
Áp suất ở A hoặc B được thiết lập bằng cách đặt các solenoid tỷ lệ. Lượng áp suất phụ thuộc vào dòng điện. Lượng áp suất phụ thuộc vào dòng điện. Với các solenoid không tiếp năng lượng (5, 6), ống điều khiển (2) được giữ ở vị trí trung tâm nhờ lò xo nén (8). Cổng A và cổng B được nối với cổng T để chất lỏng thủy lực có thể chảy xuống bể mà không có vật cản. Bằng cách cung cấp năng lượng cho một điện từ tỷ lệ, e. g. điện từ “b” (5), chân đo áp suất (4) và cùng với nó là ống điều khiển (2) được di chuyển sang trái. Điều này mở ra kết nối từ P đến A và B sang T thông qua mặt cắt kiểu lỗ với Với bề mặt của chốt đo áp suất (3), áp suất tích tụ trong kênh A tác động lên ống điều khiển và chống lại lực điện từ. Ống đo áp suất (3) được hỗ trợ bởi điện từ "a". Nếu áp suất vượt quá giá trị đặt tại điện từ “b”, ống điều khiển (2) bị đẩy ngược trở lại lực điện từ và nối A với T cho đến khi đạt được lại áp suất đặt. Áp suất tỷ lệ với dòng điện từ.
Khi ngắt điện từ, ống điều khiển (2) được đưa trở lại vị trí trung tâm bằng lò xo nén (8).
Để ý:
Đối với van của phiên bản 3DREP 6 C, mỗi lần chỉ có thể kích hoạt một điện từ.
Để ý:
Đường bể không được phép chạy rỗng. Với các điều kiện lắp đặt tương ứng, phải lắp van tải trước (áp suất tải trước khoảng 2 bar).
Van có hai vị trí ống (loại 3DREP..A ...):
Chức năng của phiên bản van này về cơ bản tương ứng với van có ba vị trí ống chỉ. Tuy nhiên, van vị trí 2 ống chỉ được trang bị điện từ "b" (5). Thay vì đế điện từ tỷ lệ thứ 2, một vít cắm (7) được lắp đặt.
